穿透式大孔徑水晶頭壓接教學
一般水晶頭只適用線徑6.5mm内的網路線，而線徑大於6.5mm的網路線，只能使用大孔徑的水晶頭。
由於大線徑壓接水晶頭難度相對高一些，請參考以下說明：
步驟1：穿入護套
步驟2：剝線
大約取2-3公分長度，長度適中，大線徑的網路線一定要用可調深度的剝線工具（大藍or大黃）；如使用簡易型的剝線刀（俗稱小黃刀，如附圖所示），則會因爲無法調節深度而傷到線材内部。
網路手工具

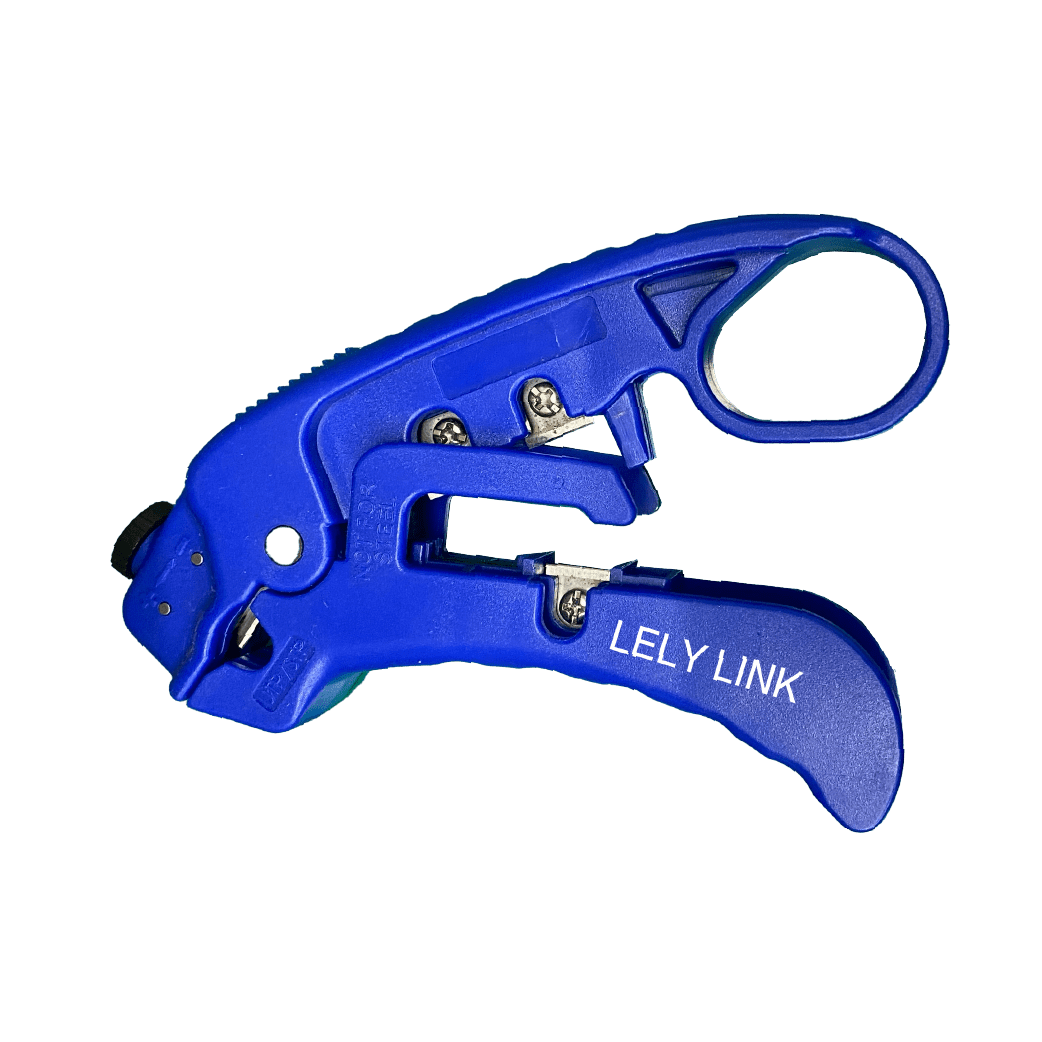

旋轉剝線鉗（藍）
旋轉剝線鉗（黃）
步驟3：修整遮蔽網

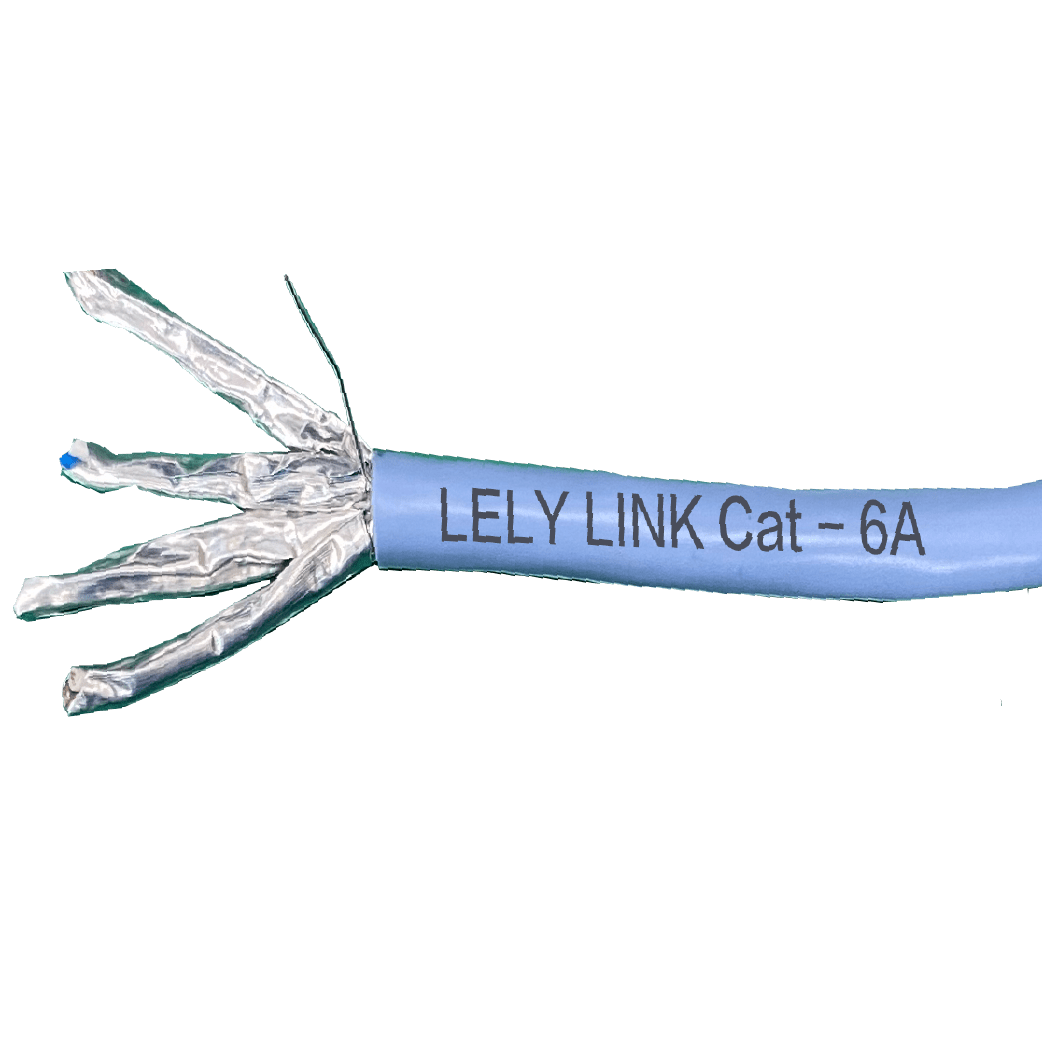

剝開線材外被有兩層遮蔽，第一層是遮蔽網，第二層是鋁箔單對包覆。將遮蔽網往下順，預留一公分，並將多餘的部分裁掉。
步驟4：理線＆排線

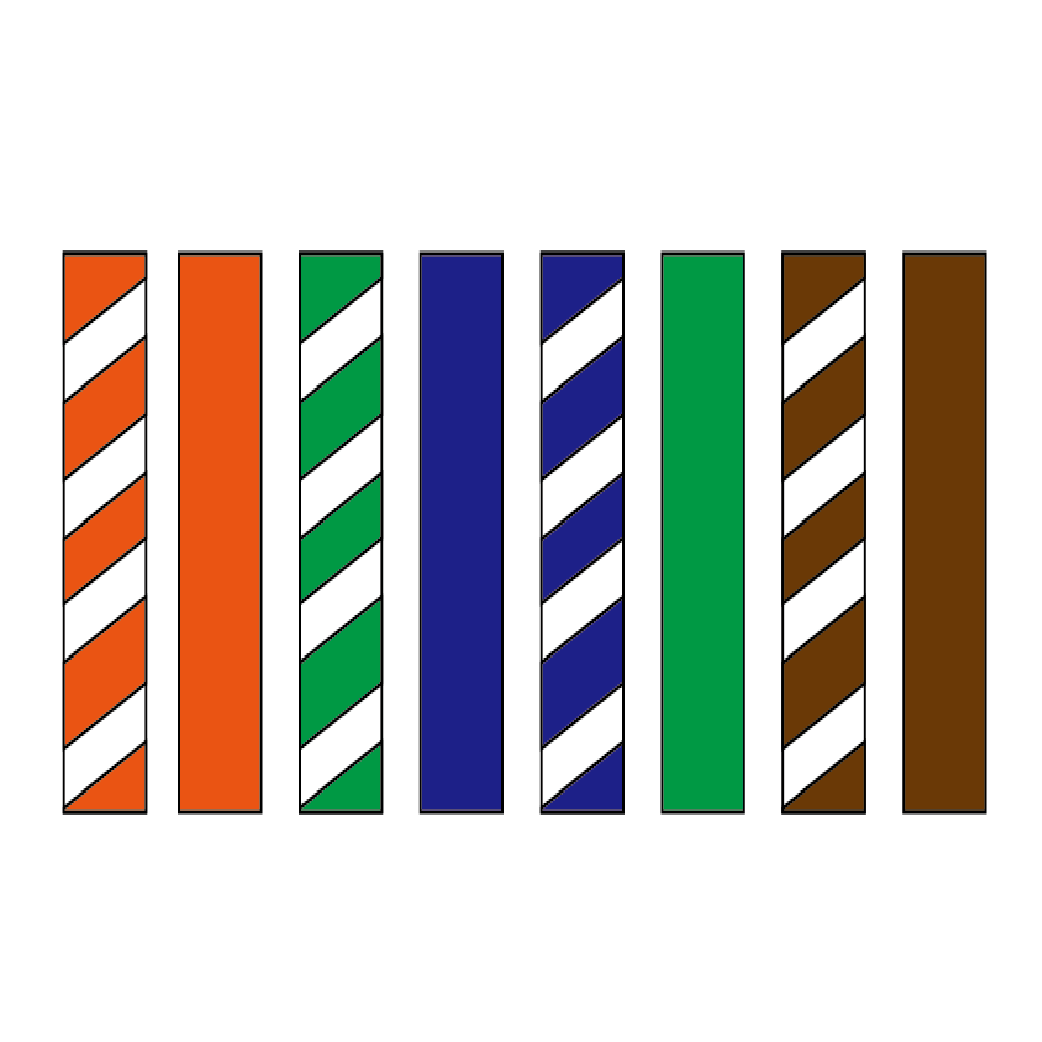

整理網路芯線將線順直，然後依照568-B線位進行排線 不管是什麼等級的網路線材，首先要先了解排線的位置：橘白—橘—綠白—藍—藍白—綠—褐白—褐(1-8)

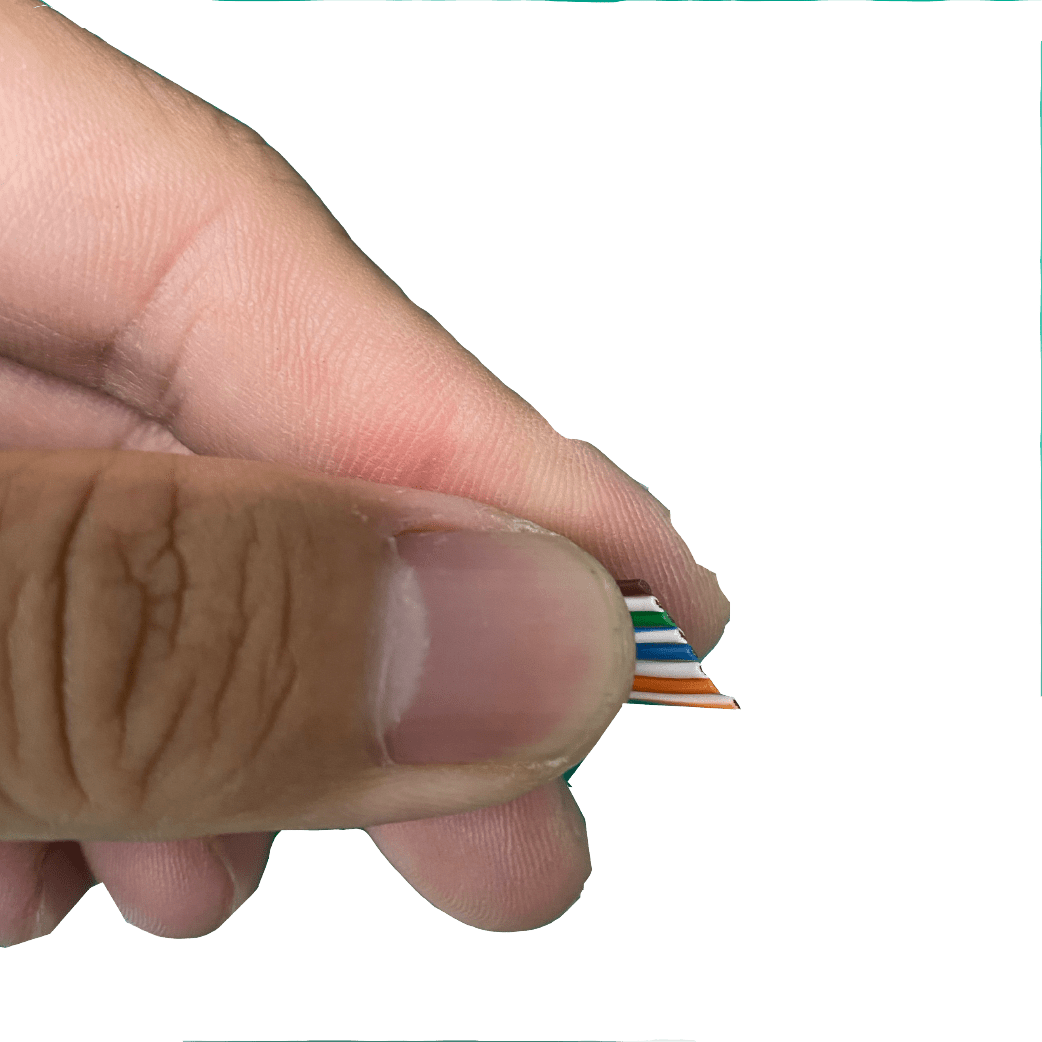

小撇步(如附圖所示)：
因粗線徑的線材做穿線的動作會較不容易穿入，為了將線容易的穿入支架，剪斜角度可以使線容易依序穿入支架及水晶頭。 （實際還是需要看手法熟練度，沒有絕對保證！）

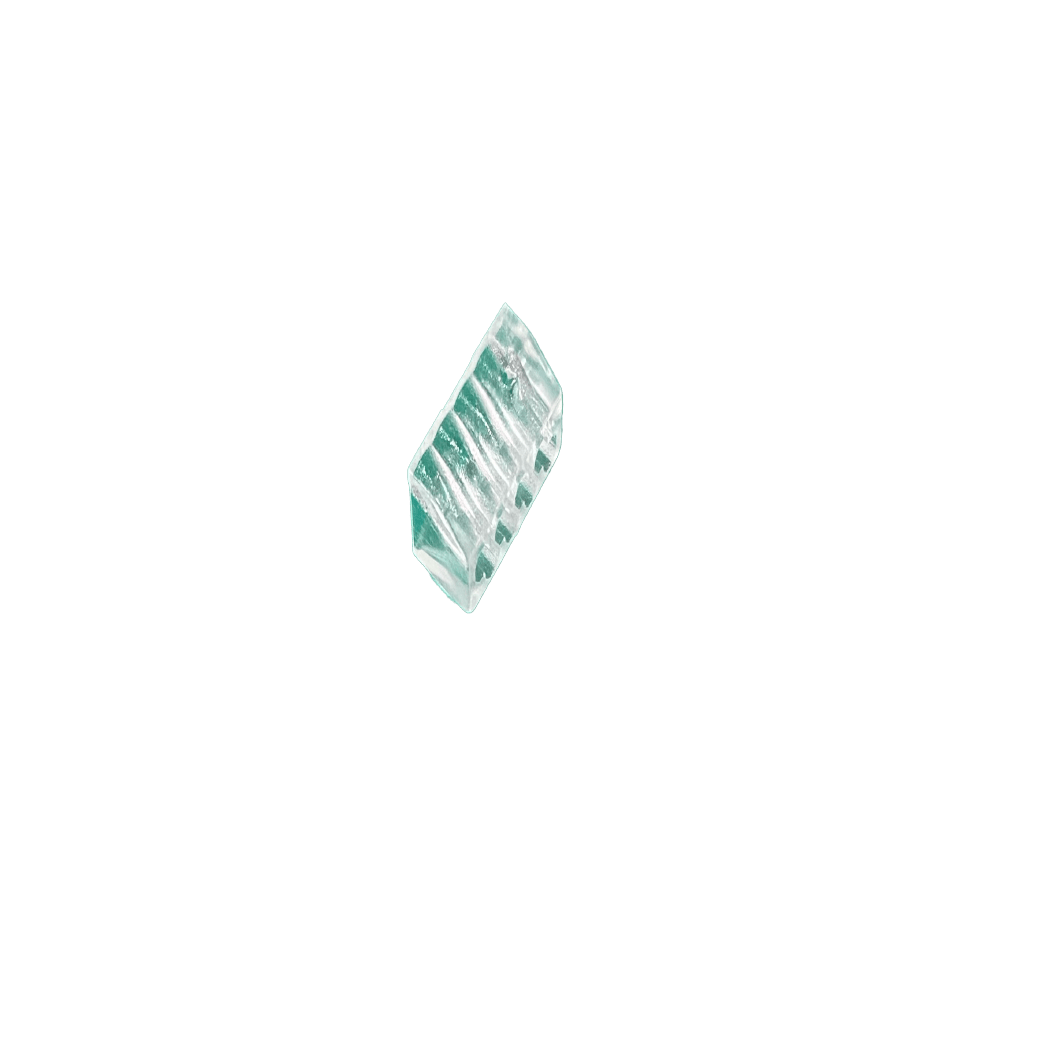

步驟5：穿入支架與水晶頭
排好剪好線之後，就可以將線材穿入支架，再插入水晶頭。支架的斜面向上，不能搞錯入線方向，會導致無法插入水晶頭。 穿入支架後不要推到底，需搭配支架導引穿入水晶頭，再將線材推到底。
註1: 訊號線可以穿過插頭的前端，因此安裝人員可以查看和驗證訊號線的位置，並確保在插入水晶頭時不會發生錯位或未到位。
註2: 將網路線進一步推入連接器，可以減少插座和纜線之間的扭曲，因此串音干擾(NEXT值)問題可以得以解決，減少接頭和纜線之間的損失因素。
步驟6：壓接水晶頭

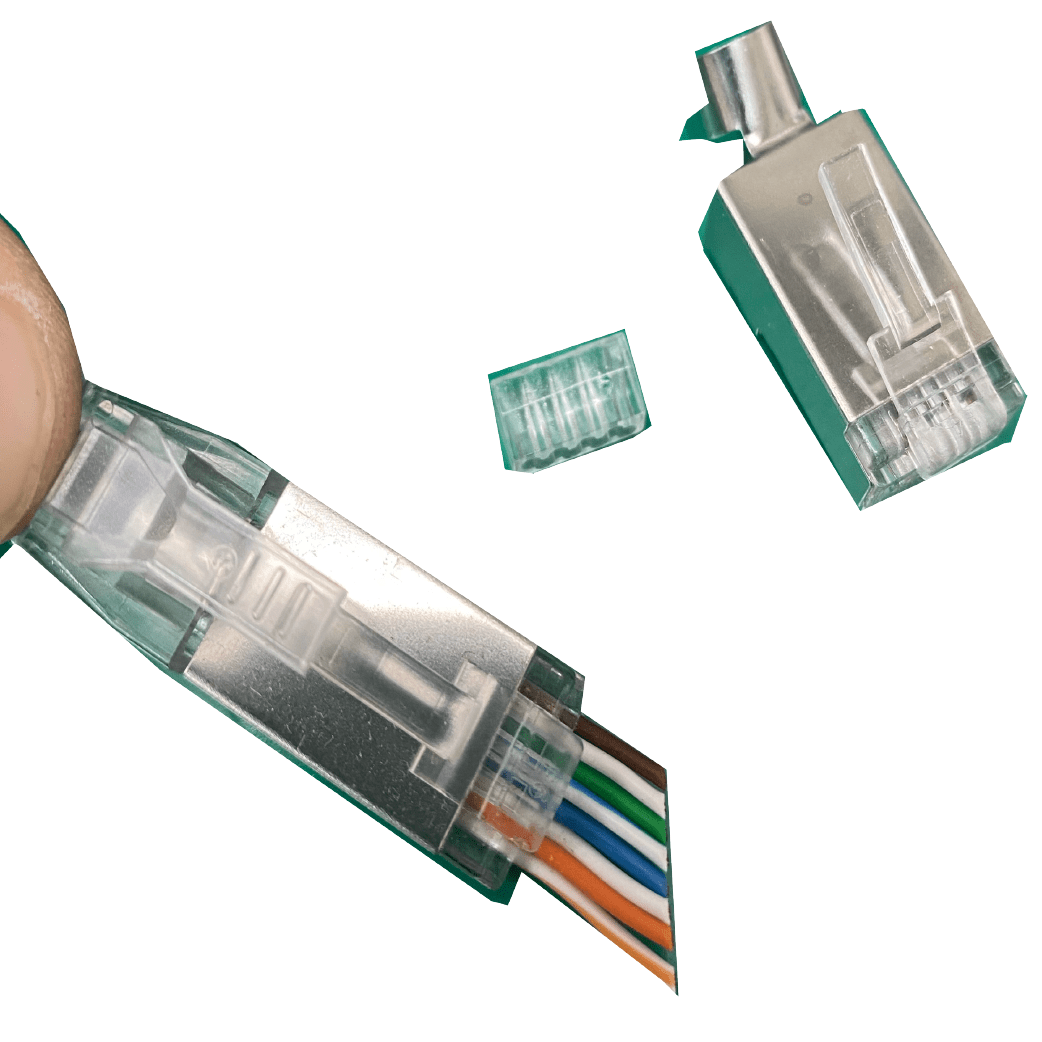

穿透式的水晶頭製作，一定要搭配穿透式壓接鉗。一次壓、切完成，即可以完成金片壓接和前端線材裁切兩個動作。 快速壓接完水晶頭，能輕鬆驗證芯線色碼，性能也能得到改善。(如下圖所示)

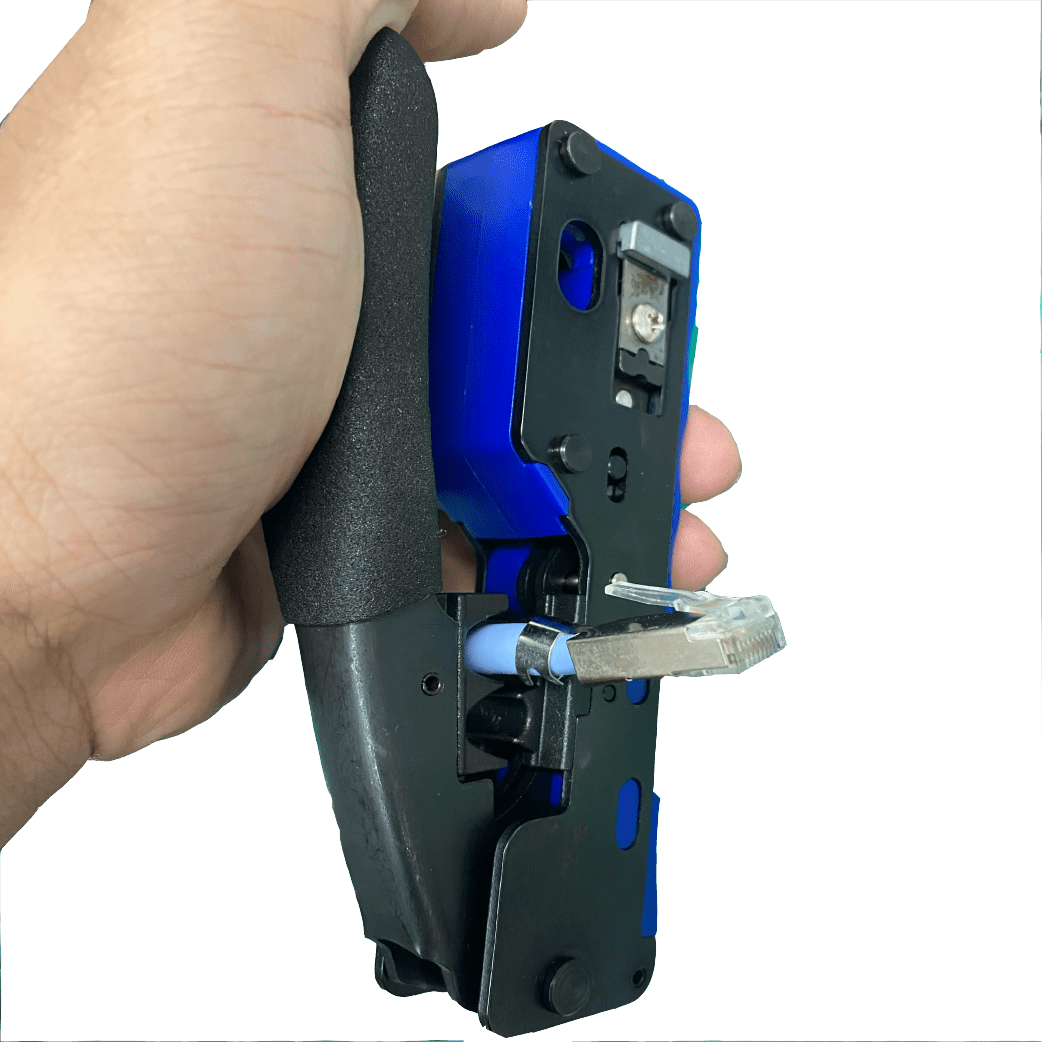

步驟7：固定燕尾環Caption.
調整燕尾角度，利用壓接鉗後端（小藍or小紅）將燕尾環扣在線材上。能加强固定水晶頭，也能幫助線材接地（燕尾環扣在銅箔接地上）。
步驟8：套上護套
最後，將護套套上，就完成水晶頭壓接的製成。 切記，線材兩端都做好水晶頭後，要用測線器測試線材是否有導通。
